Беспилотный авиационный комплекс «Довт»

Разработан для обеспечения кругового наблюдения, коррекции наведения огня и защиты от вражеских дронов. Он предназначен как для стационарных объектов, так и для мобильных платформ, таких как бронетехника или морские суда, обеспечивая оперативную разведку, оптимизацию маршрутов движения и противодействие воздушным угрозам в реальном времени.

Комплекс включает БПЛА вертикального взлета с купольной камерой, соединенный с наземной станцией через электропровод, намотанный на бухту со сенсорным датчиком. В конструкции применены магнитные контакты для фиксации провода, система выстреливания улавливающей сети и гиростабилизированная камера с инфракрасной подсветкой. Управление осуществляется через программное обеспечение на основе искусственного интеллекта, а передача данных с камеры происходит по Bluetooth.

Фото
Фото 1
Фото 1
Фото 1

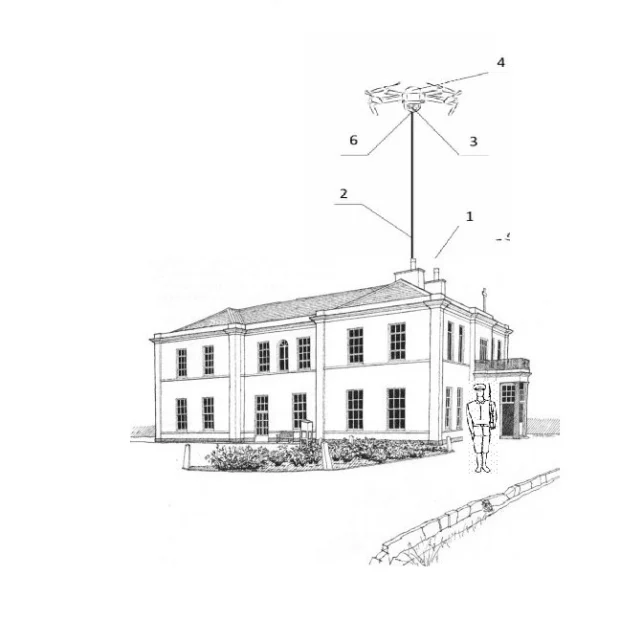

Сравнение заявляемого технического решения с уровнем техники показывает, что совокупность существенных признаков заявляемого решения ранее не была известна, следовательно, оно соответствует условию патентоспособности «новизна». Специалисту в данной области техники совокупность существенных признаков заявляемого технического решения не очевидна из уровня техники, следовательно, оно соответствует условию патентоспособности «изобретательский уровень». Предложенное техническое решение может быть изготовлено промышленным способом, работоспособно, осуществимо и воспроизводимо, следовательно, соответствует условию патентоспособности «промышленная применимость». Сущность заявляемого изобретения поясняется нижеследующим описанием и фигурами, где: - на фиг. 1 показан общий вид БАК с базированием на наземной технике; - на фиг. 2 показан БАК с базированием на морской технике; - на фиг. 3 показан БАК с базированием на стационарном объекте. БАК «Довт» содержит бухту 1, оснащенную сенсорным датчиком для смотки электропровода 2, купольную камеру 3, установленную на БПЛА 4. БПЛА 4 обеспечен электропитанием посредством электропровода 2, связанным с подвижной или стационарной наземной станцией 5 (танк, бронетранспортер, автомобиль, блиндаж и т.д.). Электропровод 2 удерживается на корпусе БПЛА 4 магнитными контактами 6. БПЛА 4 также оснащен улавливающей сетью. Заявляемый БАК «Довт» работает следующим образом. На площадку базирования на наземной станции 5 устанавливают БПЛА 4 и подключают свободный конец электропровода 2, смотанного в бухту 1, фиксируя магнитными контактами 6. БПЛА 4 поднимается в воздух на необходимую высоту (до 50 м), постепенно разматывая электропровод 2. Сенсорные датчики исключают провисание электропровода 2. Набрав необходимую высоту, БПЛА 4 приступает к боевому дежурству, заключающемся в обнаружении вражеских БПЛА и наземных объектов посредством купольной камеры 3 на БПЛА 4. Купольная камера 3 снабжена гиростабилизированной телевизионной камерой с инфракрасной подсветкой и датчиком обнаружения движения. Программное обеспечение на основе искусственного интеллекта (ИИ) позволяет держать под контролем значительную зону в радиусе охвата купольной камеры 3, определять вражеский БПЛА и давать команду атаковать его. Передача изображения с купольной камеры 3 осуществляется через Bluetooth-устройство. При обнаружении и поступлении от ИИ команды на атаку БПЛА 4 отсоединяется от питающей энергией конструкции, что позволяют магнитные контакты 6, и устремляется на перехват вражеского БПЛА. При подлете на достаточное расстояние производится выстрел сетью, которая нейтрализует вражеский БПЛА. БАК разработан для сопровождения боевой техники, охраны стационарных объектов, проведения разведки, как помощник экипажа и охраны штаба или других важных стратегических объектов. Основное преимущество заявляемого технического решения в том, что система постоянного питания БПЛА обеспечивает его непрерывное патрулирование в боевом режиме. Бреющий полет на достаточной высоте и долгий период обеспечивает периметр окружности вниманием и превентивным действием от атак врага. БАК «Довт» имеет преимущество двойного применения: защита объекта от атак вражеских БПЛА и помощь экипажу при передвижении и маневрировании в боевых действиях. Также при передислокации БАК «Довт» обеспечивает круговой обзор для механика водителя. В боевом режиме БАК «Довт» способен кроме своей основной задачи – охраны объекта – помогать механику водителю найти оптимальный маршрут, а наводчику значительно облегчать нахождение и координацию цели, что обуславливает высокий процент подавления цели прицельным огнём. Предложенная конструкция элементов БАК «Довт» отличается простотой реализации при достаточной надежности, малым весом, невысокой стоимостью.
Автор проекта
Гатагажев Башир Магомедович
Гатагажев
Башир Магомедович
Член ВОИР, Учредитель Автономной некоммерческой организации в сфере изобретательской и инновационной деятельности «центр содействия реализации изобретательских инициатив, изучения и сохранения исторического наследия российских изобретателей»
