В эксперименте на основе макропрепарата костей таза взрослого человека, оснащенного аппаратом внешней фиксации с учетом реальной формы и размеров, был разработан системный подход к изучению напряженно-деформированного состояния аппарата внешней фиксации на стабильность костных отломков при лечении переломов костей таза.

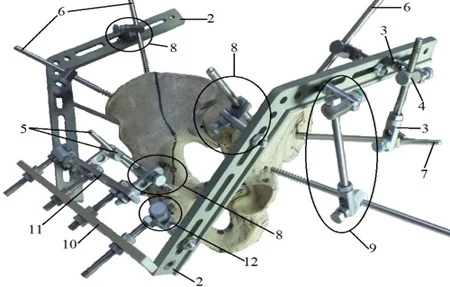

Рис. 1. «Устройство для лечения переломов костей таза» (Патент на изобретение №2827130), включающее: две опорные рамы (2), соединенные между собой передней соединительной балкой (10); шарнирный стержнедержатель (8); выносной стержнедержатель (9); узел соединения опорных рам (12); стягивающий стержень (7); конусовидные стержни (5).

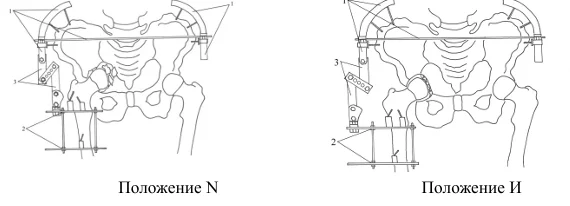

Рис. 2. При переломах дна вертлужной впадины с центральным вывихом бедра используется «Устройство для одномоментного устранения центрального вывиха бедра» (Патент на изобретение 2766247 C1), включающее тазовую и бедренную опору, закрепленные (соответственно) посредством костных стержней на костях таза и бедренной кости со стороны центрального вывиха бедра, соединенные между собой репозиционным узлом, отличающийся тем, что репозиционный узел состоит из 3 звеньев, соединенных друг с другом последовательно при помощи шарнирных соединений, обеспечивающих перевод дистального звена из И-образного положения на зеркальное N-образное положение, через тракцию по оси, отведения и перемещения головки бедра в корректное положение.

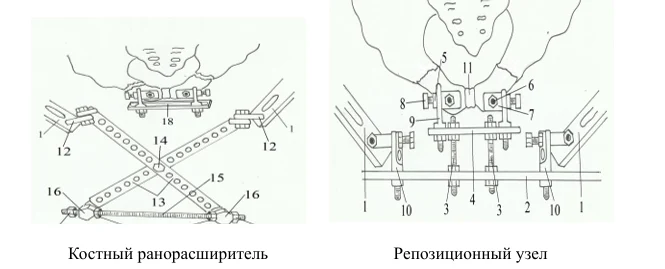

Рис. 3. При двухсторонних переломах лобковых и седалищных костей предусматривается использование «Устройство для репозиции и фиксации двухсторонних переломов лобковых и/или седалищных костей таза со смещением» (Патент №278567 2021), состоящее из пары балок, одна из которых крепится непосредственно к дугам тазовых опор АВФ таза (опорная балка), а вторая (репозиционная балка) с помощью 2-х резьбовых тяг к опорной балке.
